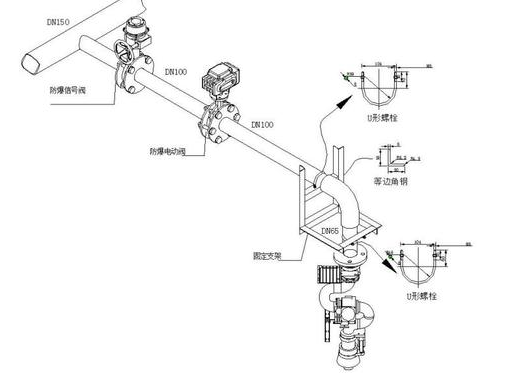

防爆型自動跟蹤定位消防水炮的安裝圖接線圖

防爆型自動跟蹤定位消防水炮的安裝圖接線圖

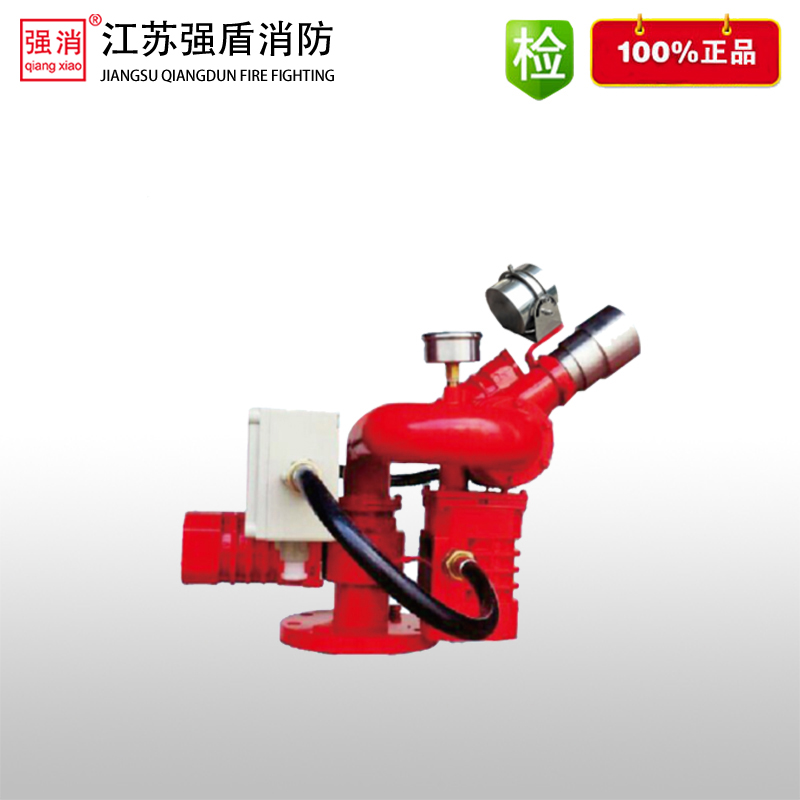

防爆型自動跟蹤定位射流滅火裝置是一款具有防爆防塵防水的自動消防水炮，采用了紅紫外進行定點定位，能夠準確的進行救火，防爆型自動消防水炮是將圖像安全監控和火災探測系統、圖像定位系統有效的結合，并采用國際標準工業控制局域網總線制，能全天侯的自動監控被保護區域，一旦發生火災，水炮立即啟動，迅速對火源進行水平方向和垂直方向的智能掃描，確定火源的水平和垂直坐標，中央控制器發生指令，發出火警信號，同時啟動水泵、打開閥門，消防水炮對準火源進行噴水滅火，火源撲滅后，中央控制器再發出指令停止射水。若有新的火源，水炮將重復上述過程，待全部火源被撲滅后重新回到監控狀態。


防爆型自動跟蹤定位射流消防水炮性能特點：

1、采用VFSD圖像型火災探測系統作為前端探測系統，利用高性能視頻處理器對火焰特征進行分析，從視頻當中獲得的多種火焰特征，如顏色信息、形狀信息、閃爍跳動頻率、變化趨勢等，通過多特征綜合判斷，大大降低了誤報率的發生，增加了抗干擾能力；

2、非接觸式火災探測方式，解決了室外開放空間惡劣環境下火災探測的技術難題，主動可視報警方式，實現了防火區域全方位無死角火災探測，并與安防監控系統合二為一；

3、采用立體視覺定位技術來計算著火點的實時位置，視頻在定位過程中，水炮射流的方向也隨著火源位置的變化而變化，實現真正意義上的自動跟蹤定位；

4、射流位置自動調整機制，利用視頻采集器采集的圖像信息實時判斷跟蹤射流落點，根據射流落點與火源點之間的坐標差異動態調整水炮的噴射角度，將火災準確撲滅；

5、具備防爆、防塵、防水等功能，可廣泛用于室內、室外含有爆炸性氣體環境中，如石油、化工、核工業等1區、2區易爆場所；

6、保護范圍廣、流量大、噴水/泡沫距離遠，滅火能力強大；

7、滿足國標規定的手動、自動及遠程手動三種控制功能；

8、符合國標：

《自動跟蹤定位射流滅火裝置》GB25204-2010；     《火力發電廠與變電所設計防火規范》GB50229-2006及新版本要求；

《消防炮通用技術條件》GB19156-2003；           《爆炸性環境第1部分：設備通用要求》GB3836.1-2010；

《遠控消防炮系統通用技術條件》GB19157-2003；   《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》GB3836.2-2010；

《固定消防炮滅火系統設計規范》GB50338-2003；   《可燃性粉塵環境用電氣設備》GB12476-2013。

《自動消防炮滅火系統技術規范》CECS245-2008；
